In veel sectoren zit hydrauliek
In deze lessen ga je aan de slag met het aansluiten van hydrauliek. Je leert over toepassingen en de belangrijkste componenten. Kijk onderstaand filmpje en schrijf de toepassing op waar jij meer van wilt weten.
Meer uitleg over hydrauliek

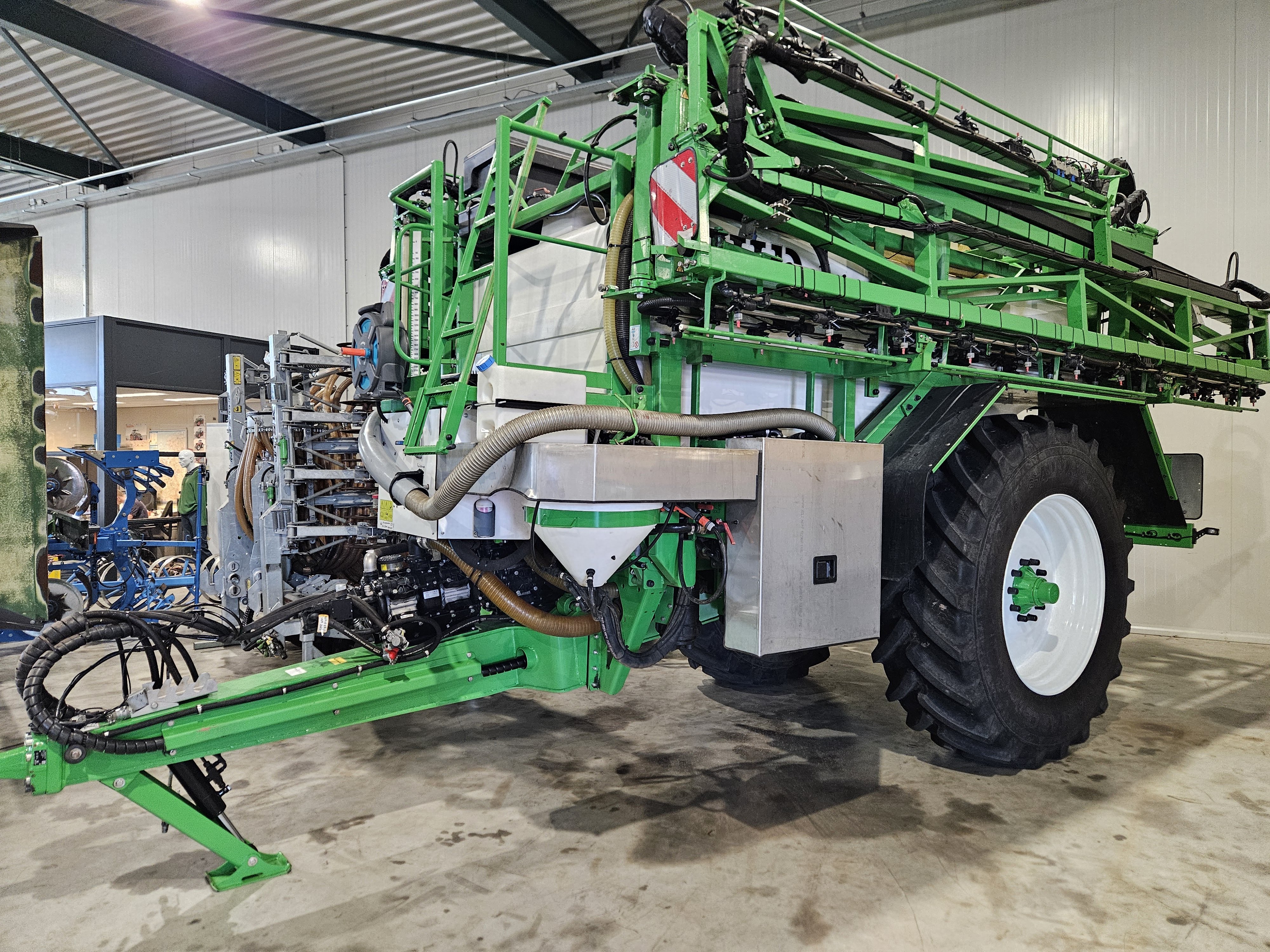

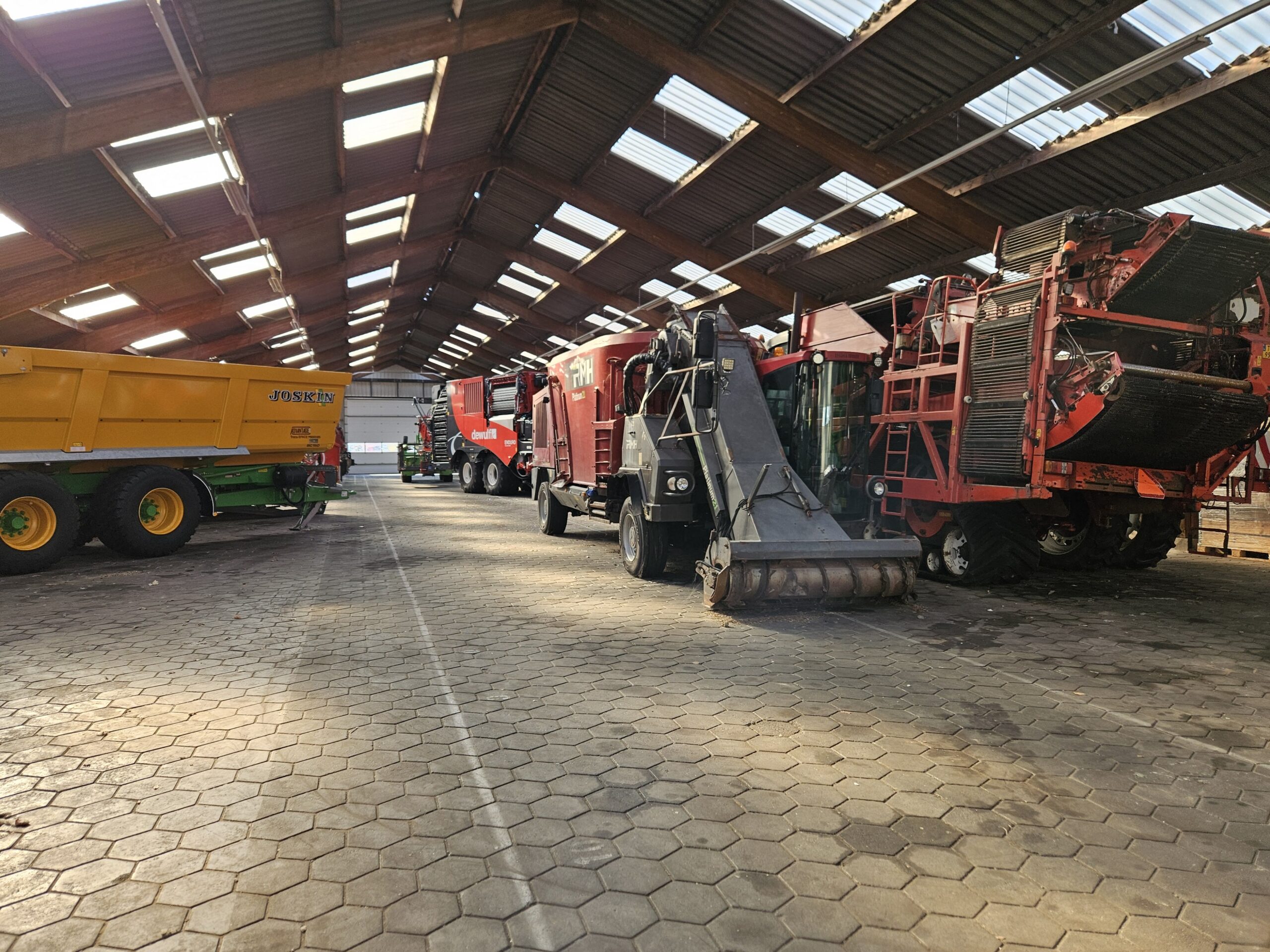

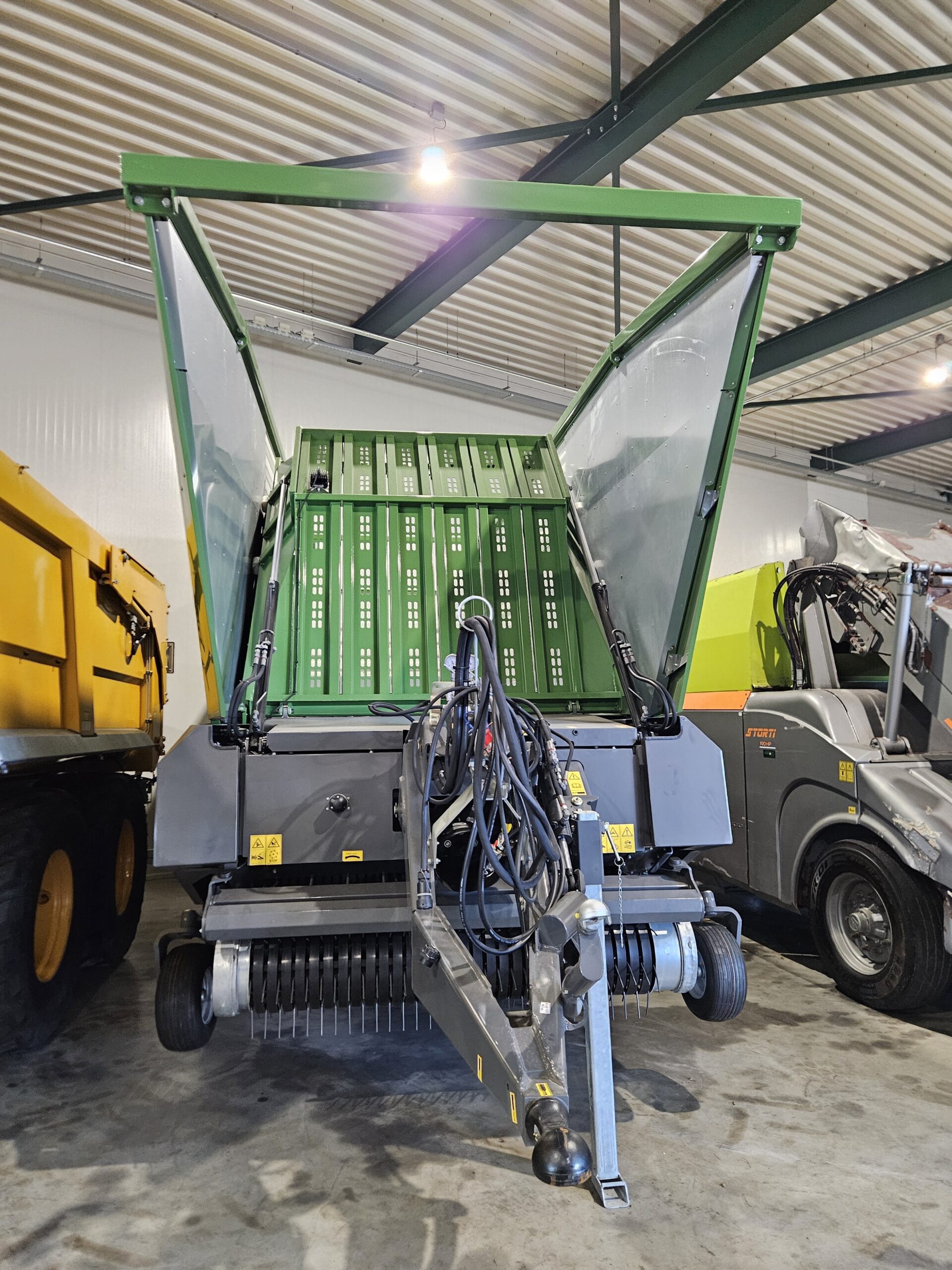

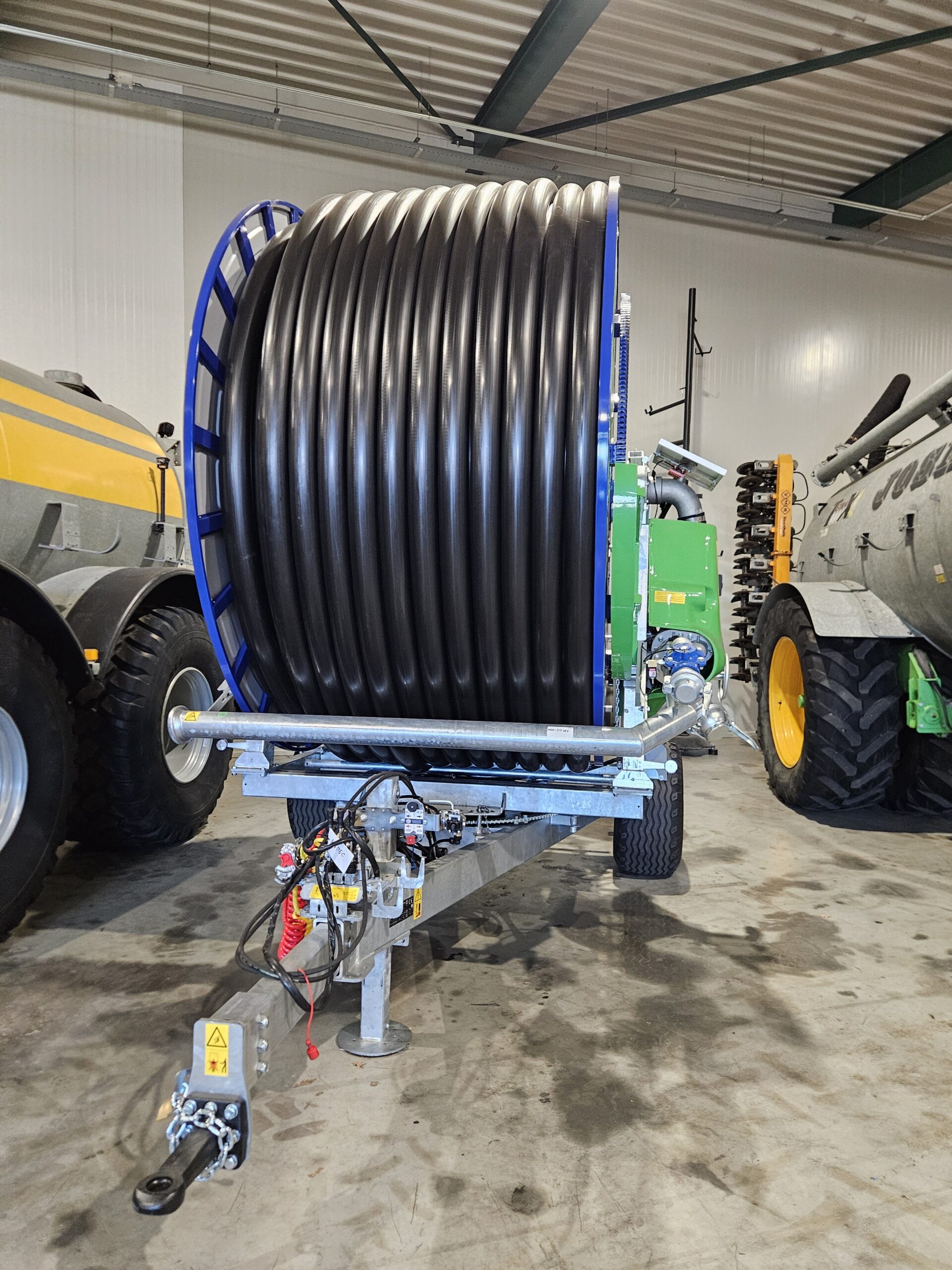

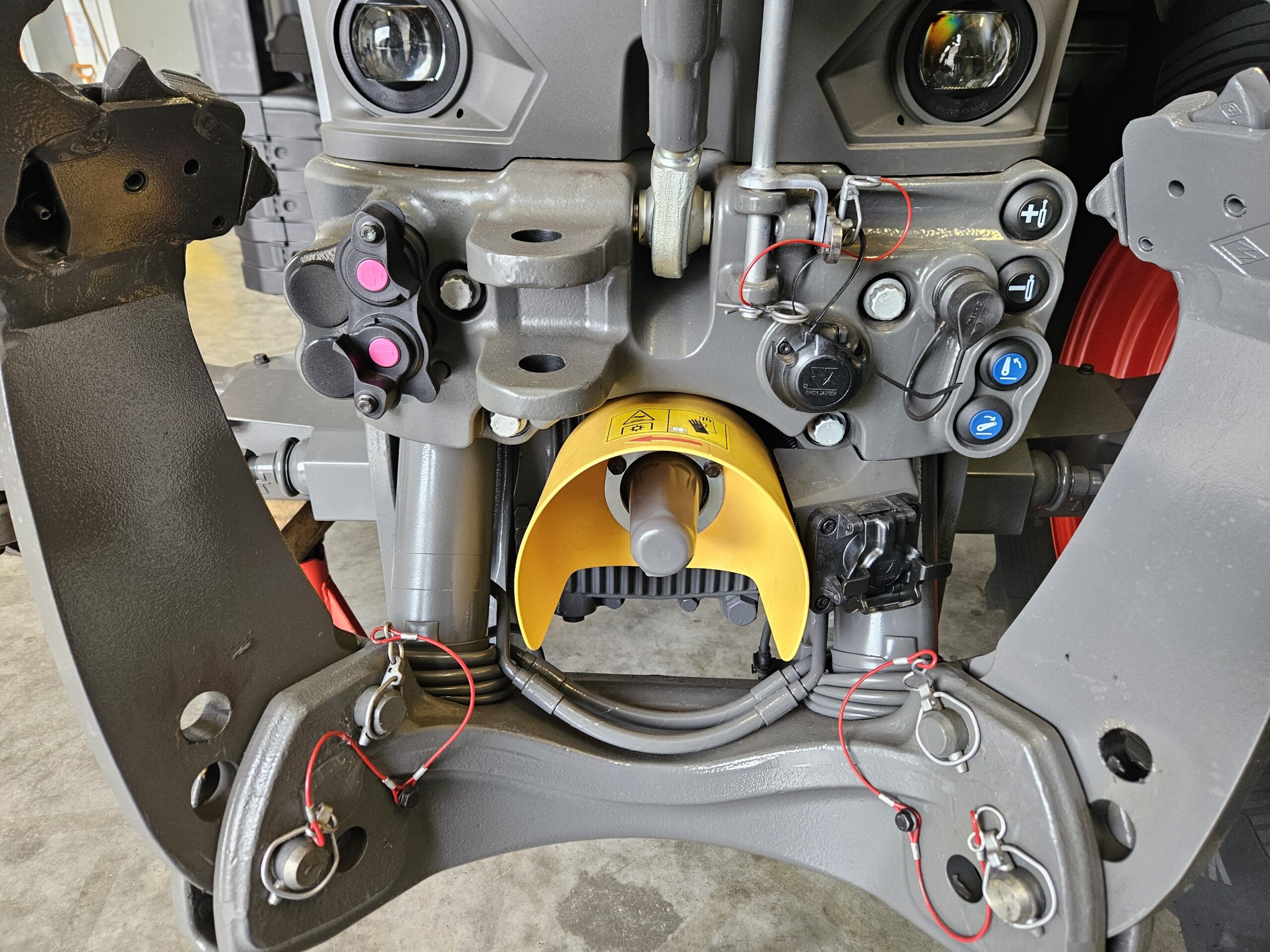

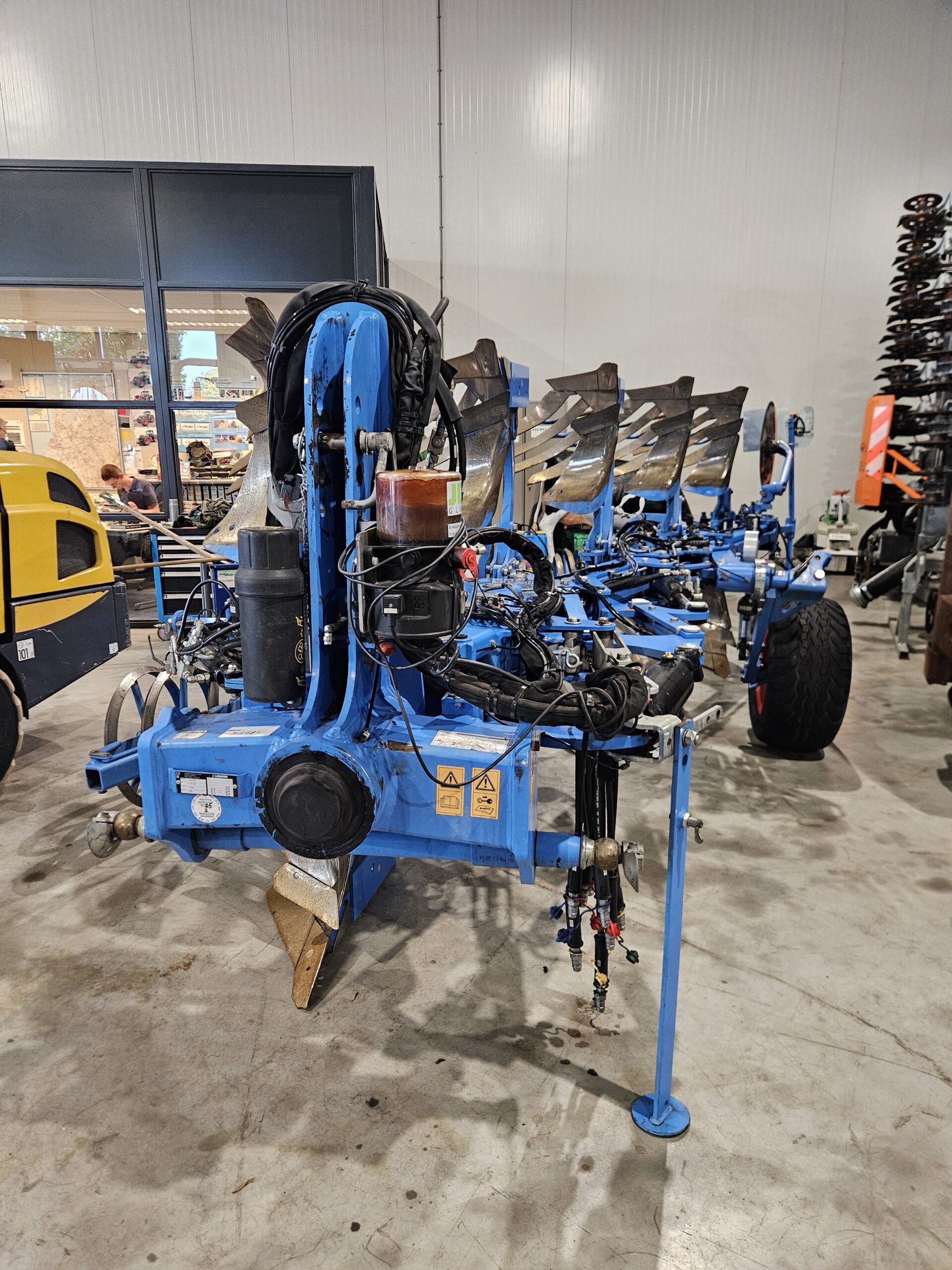

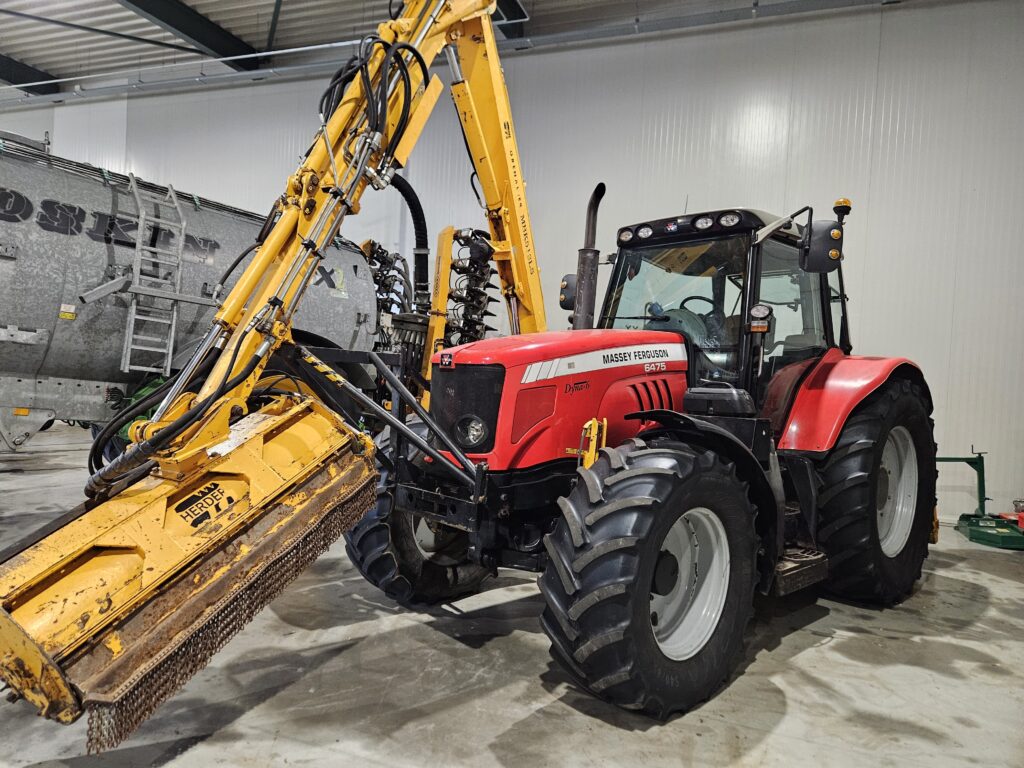

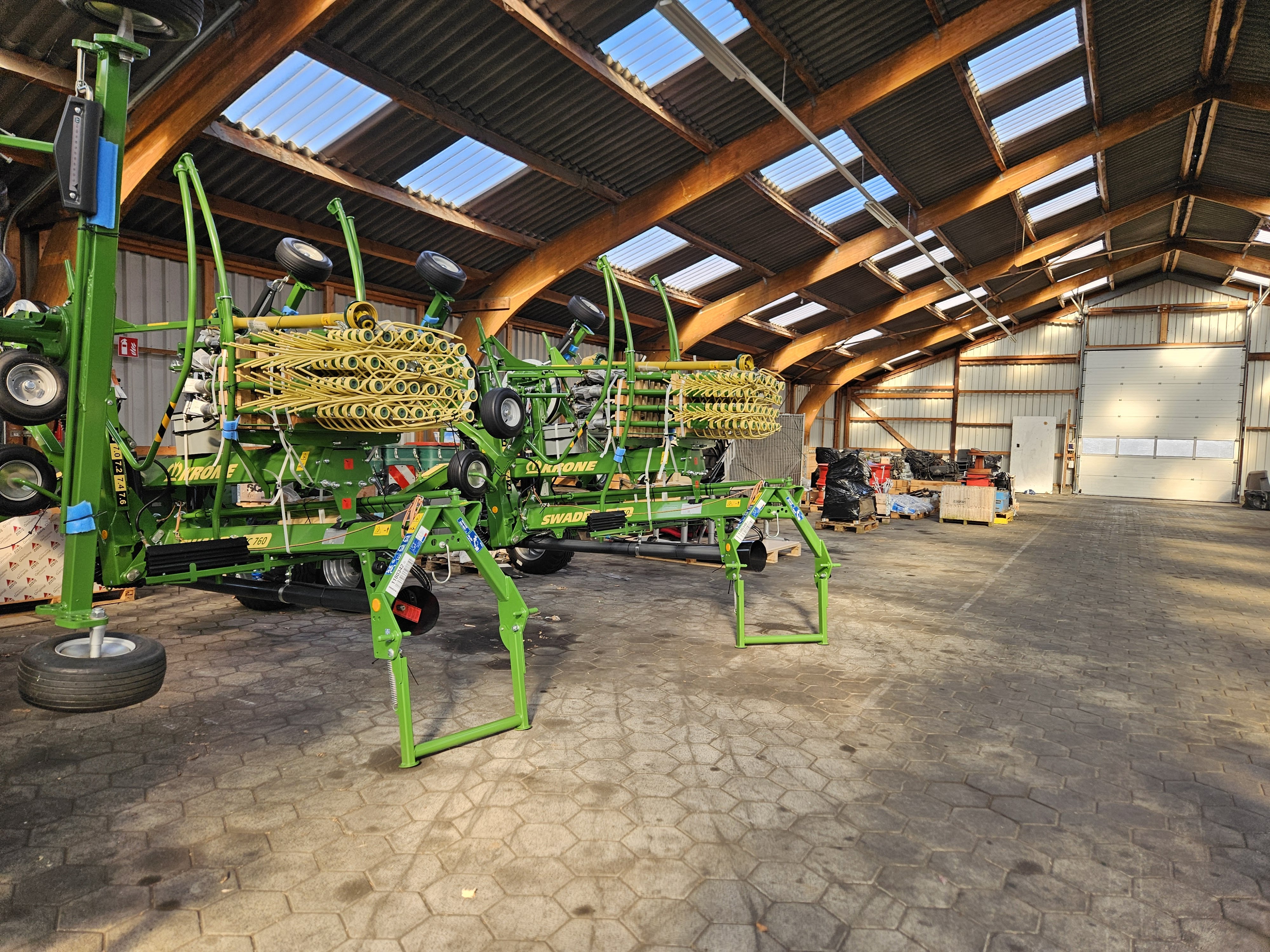

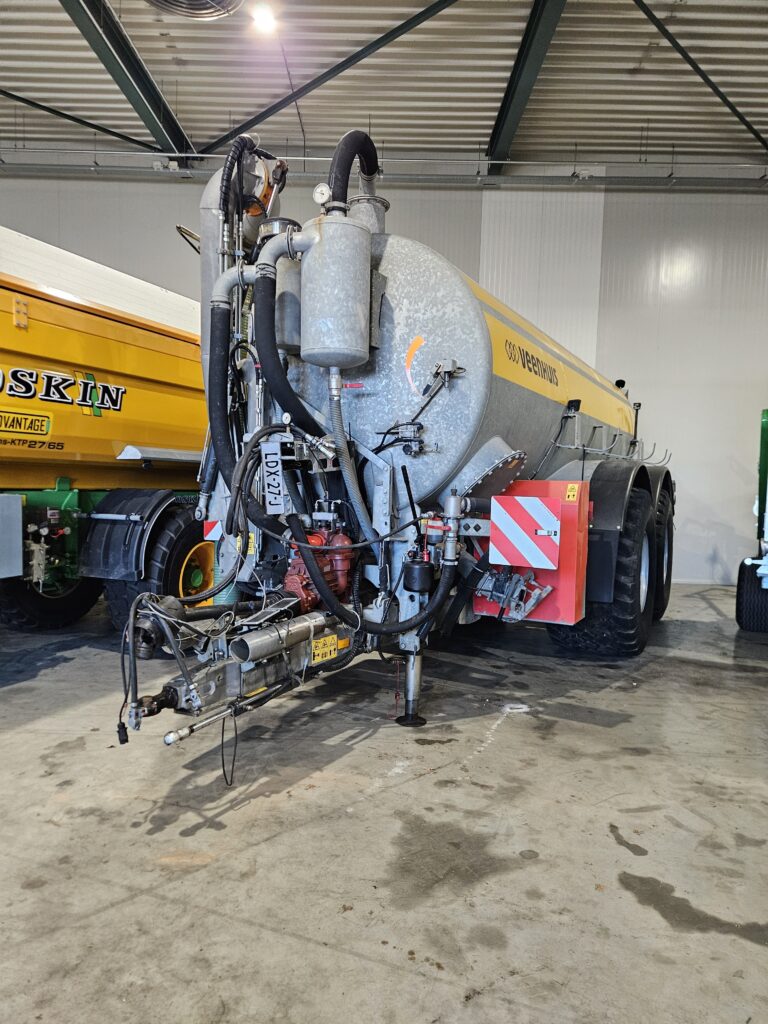

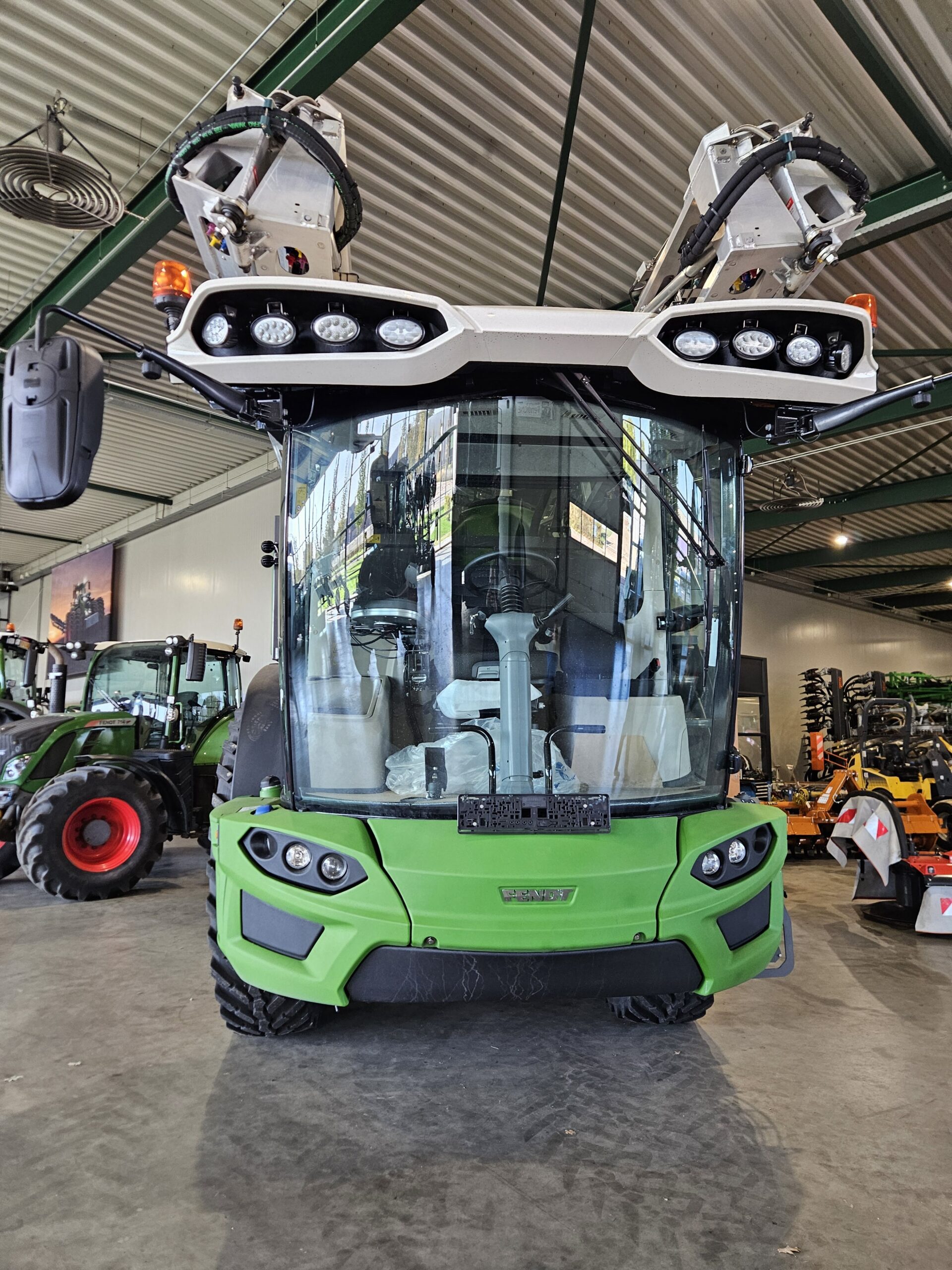

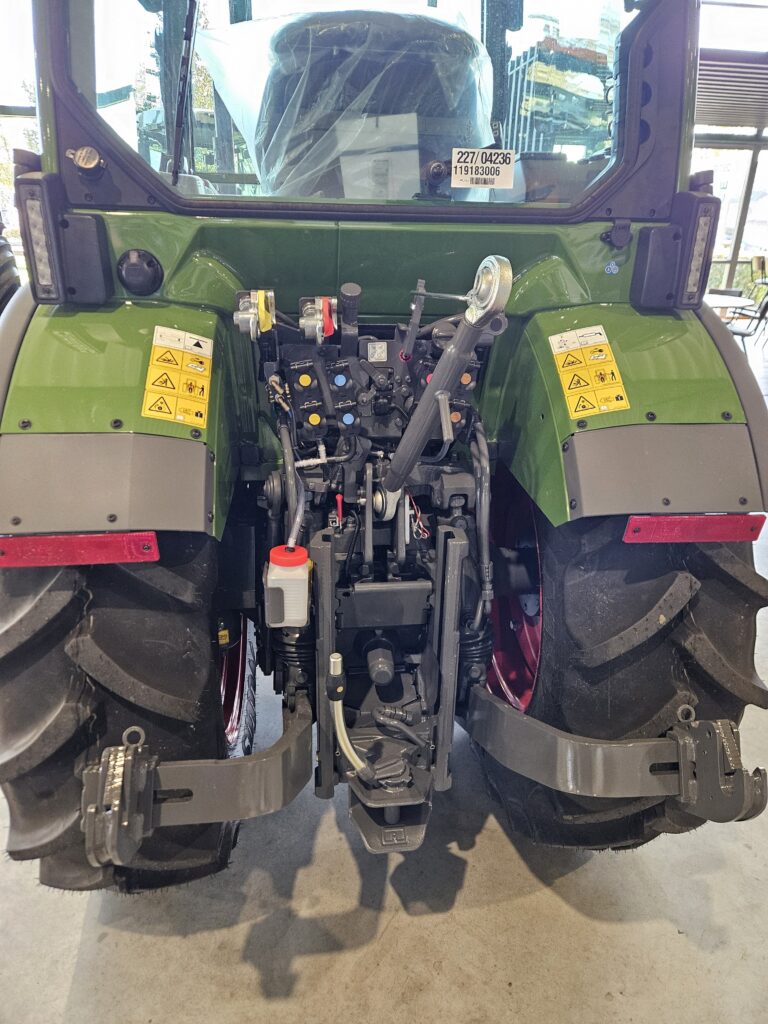

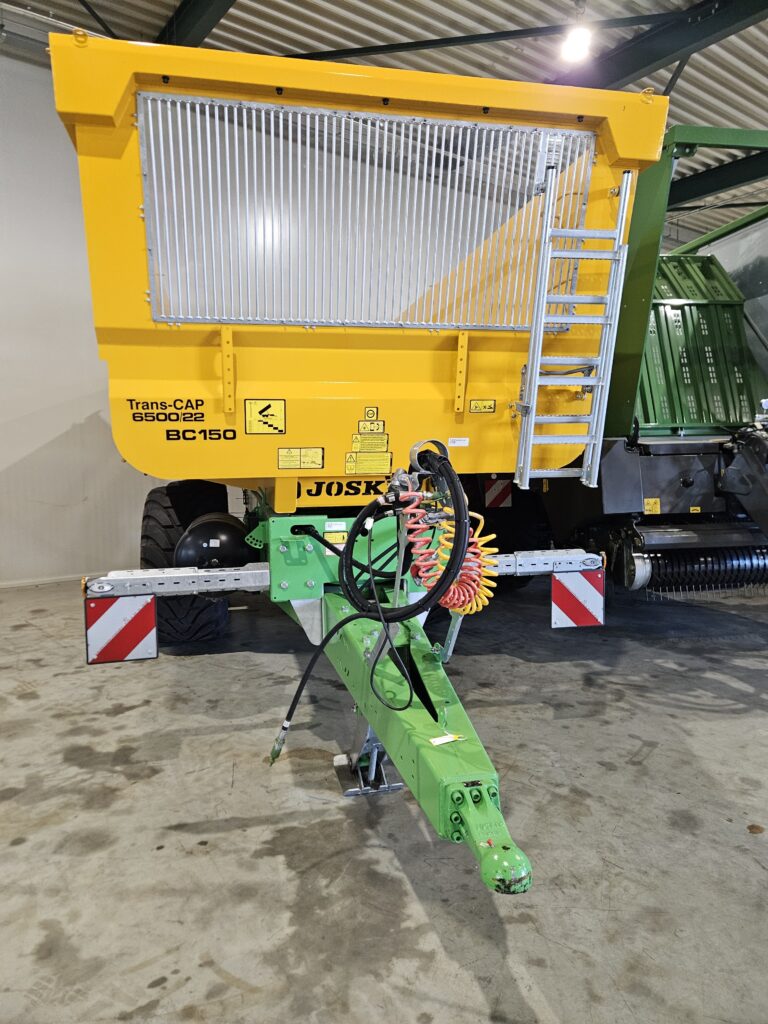

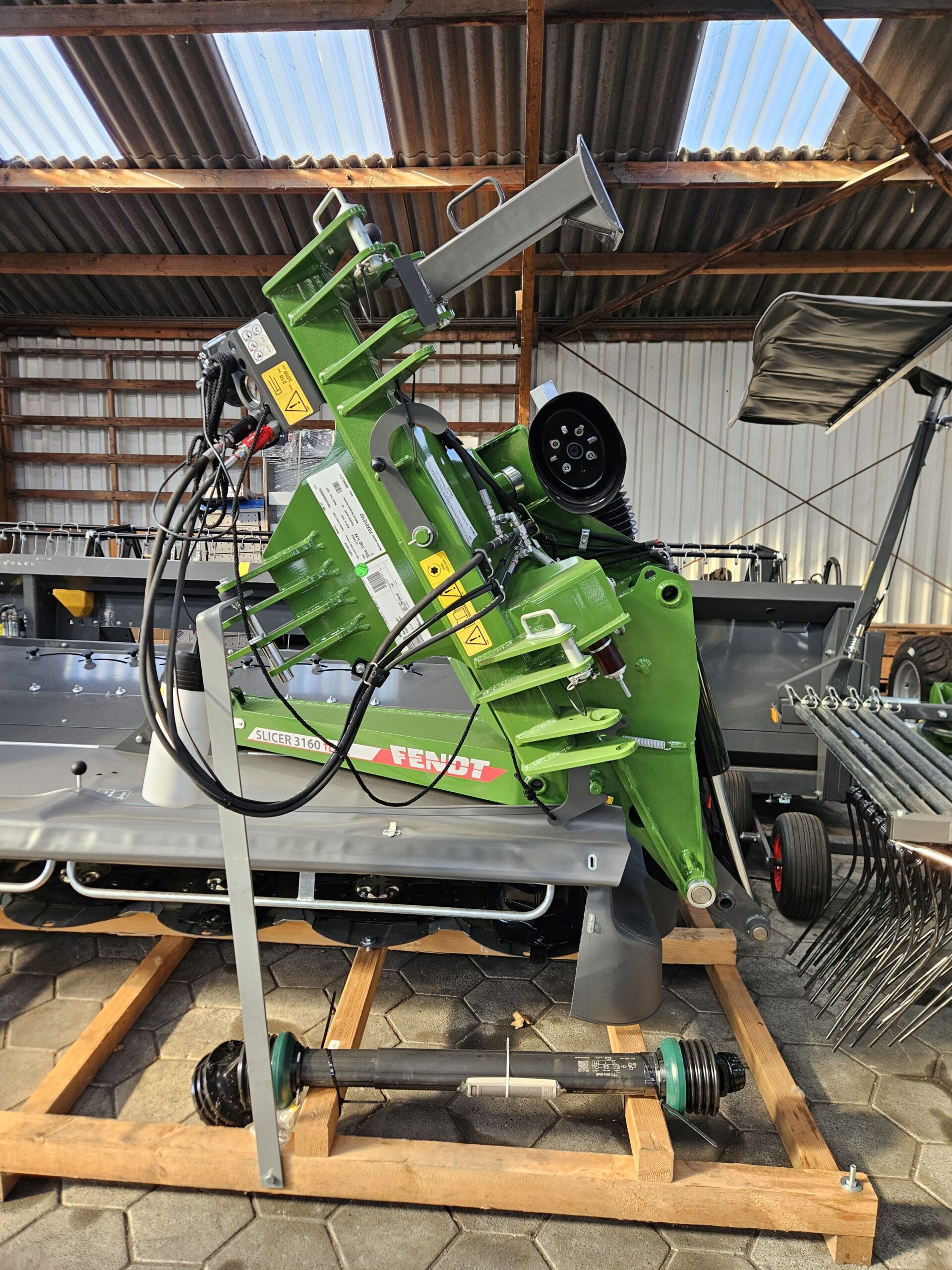

De hefinrichting van een trekker, de giek van een graafmachine, de knikbesturing van een wiellader, het lossen van een kieper en een rooimat van een aardappelrooier. Dit zijn zomaar wat toepassingen waarvoor hydrauliek wordt gebruikt.
Bij een hydraulieksysteem draait alles om vloeistof en druk. Die vloeistof is bij landbouw- en grondverzetmachines veelal olie. De olie in het systeem wordt in beweging gebracht door een hydrauliekpomp die aangedreven wordt door een brandstof- of elektromotor. Er zijn verschillende soorten pompen: plunjerpompen, schroefpompen, tandwielpompen en schottenpompen. Het type pomp is sterk afhankelijk van de toepassing.
De hydrauliekpomp pompt de olie vanuit een tank door de leidingen en slangen. Dit systeem is gesloten waardoor de olie onder druk komt. Ventielen en regelkleppen zorgen ervoor dat de olie in de juiste richting en met de gewenste hoeveelheid door de leidingen en slangen stroomt. Bij trekkers en grondverzetmachines wordt de olie doorgepompt naar cilinders en hydromotoren. De hydraulische stroom wordt zo omgezet in mechanische energie waardoor een deel van de machine in beweging kan worden gebracht. Vervolgens stroomt de olie via leidingen en slangen weer terug naar een tank waarin de overtallige olie wordt opgeslagen.
Ontdek het complete lesprogramma over hydrauliek in het VMBO.
Deze sectie bevat het overzicht van de lessen
Les 1: Basiskennis hydrauliek en symbolen
Herken de componenten en belangrijkste symbolen in een hydraulisch systeem.
Les 2: Enkelwerkende cylinder
Sluit een enkelwerkende cylinder aan
Les 3: Dubbelwerkende cylinder
Sluit een dubbelwerkende cylinder aan
Les 4: Meerdere werktuigen
Stuur de cylinders op verschillende manieren aan.
Eindopdracht
Rond de reeks af en lever je eindopdracht in?
Verdieping
Verdiep je verder met de lesmodules van OZON
Informatie voor de docent
In dit onderdeel leggen we helder uit hoe je stap voor stap met het lesprogramma aan de slag gaat, zodat je het maximale uit de hydrauliek lessen kunt halen.
1
Leerdoel
Leerlingen kennen de basisscomponenten van hydrauliek en weten dit te benoemen in de agrarische sector. Ze bouwen een eenvoudige schakeling met een hydrotrainer.
2
Benodigdheden
Per groep leerlingen: een laptop/tablet waarmee ze door de les klikken en een hydrotrainer. Dit specifiek lesmateriaal is geschreven voor de hydrotrainer 200.
3
Tijdsduur
Er zijn verschillende lessen waarmee de leerlingen in eigen tempo aan de slag kunnen. Ga uit van 1 a 2 lessen per week
Tips voor de leerkracht
Duidelijke instructie
Deel de lessen in op het niveau van je leerlingen en geef ze duidelijke deelopdrachten.
Koppeling aan de leefwereld
In de agrarische sector zit heel veel hydrauliek. Help de leerlingen om componenten te herkennen.
Gebruik AI
vind je het lastig om componenten te beoemen en herkennen? Gebruik AI om meer info op te vragen
Wat kun jij nog meer met deze techniek?
Naast het groen worden deze technieken ook gebruikt in andere sectoren. Bijvoorbeeld de truckbranche. Altijd leuk om jezelf te oriënteren naar de mogelijkheden.
Diagnose
Net als in je project zit er op een truck ook veel hydrauliek. De monteur dient hierin de storing te kunnen vinden en deze op de juiste manier aan te sluiten
Reparatie
Werkt de hefinrichting niet? Reparaties zijn er overal, ook bij een truckcenter. Welke techniek vind jij het mooist? Bij beide opleidingen ben je welkom met VMBO-groen.
Onderhoud
Elke installatie heeft onderhoud nodig — of het nu gaat om een vrachtwagen, een boerenbedrijf of de hightech van ASML
AGRITECH
Al het lesmateriaal op techniekmaken.nl is open.
Gebruiken mag, een naamsvermelding is wel zo netjes. Commerciële toepassingen niet toegestaan. Licentie: CC BY-NC-SA.
Wil je maatwerk? Neem contact op en we ontwikkelen graag.
Nb. Een link die niet werkt of iets mis met deze lesbrief? Laat het ons weten op: info@techniekmaker.nl dan zorgen we voor een update.
Deze lesbrief is mogelijk gemaakt door:
Het project is onderdeel van VMBO-Tech impuls waarbij laten zien dat techniek in elk VMBO profiel terugkomt. Deze les is ontwikkeld in samenwerking met Pius-X Groen te Bladel maar is breed inzetbaar.
